在公厕被万人c尿里面不许漏出来,野花视频免费观看,在线中文字幕乱码英文字幕正常,东北粗口国产床

粉末固相二次燒結法制備具有離子傳導功能的LAGP體系固態電解質，電解質主要晶相為LiGe₂(PO₄)₃，原料按14.4%Li₂CO₃—4.5%Al₂O₃—27.0%GeO₂—54.1%NH₄H₂PO₄(mol%)的配方進行配比。目前制備得到的樣品室溫電導率可達2*10^-4S/cm。

制備工藝：球磨混合—高溫熔融—淬冷—高溫熱處理—球磨—壓片—高溫二次處理—拋光。詳細參數如下：

將粉料放入球磨罐進行1h的球磨。將充分混合的原料放入鉑金坩堝中，置于馬弗爐內，以5℃/分鐘的速度從室溫升至700℃，恒溫1h。再從700℃以5℃/分鐘的速度升至1500℃，并恒溫2h。將鉑金坩堝迅速從馬弗爐內取出放入蒸餾水中進行急冷。將得到的玻璃態物質放入管式爐中，按1℃/min緩慢升溫至850℃進行熱處理12h，再將得到的玻璃陶瓷取出進行球磨，得到粉狀產物，然后用壓機在25Mp壓力下將粉料壓制成直徑為13mm，厚度為1mm左右的薄片。壓好的片放入管式爐中，用氫氣保護，按1℃/min緩慢升溫至850℃并恒溫3h。最后依次用360目和1800目的砂紙將樣品上下表面磨平。

應用于鋰空電池：

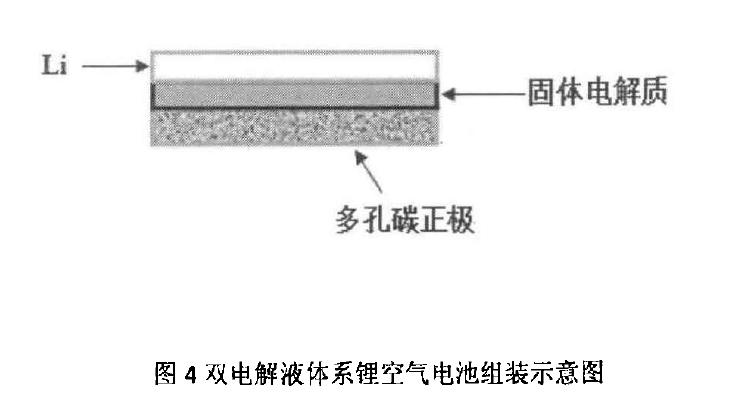

將多孔碳正極、固體電解質、鋰片負極按圖方法組裝在一起，電解質充當隔膜，并在正極滴加DMP，負極滴加EC。

內容摘自《LAGP體系固態電解質制備及研究》
