| 設備名稱 | 全自動金剛石線切割機-STX-2401 （2020.1.16-科晶實驗室審核） |
| 產品提示 | |
| 設備特點 | ? 最大切割尺寸可達24"。 ? 主電機帶動金剛石切割線向下做定速移動，材料固定在工作臺上不動，確保切割的穩定。 ? 工作臺可手動或通過程控進行360°旋轉調整。 ? 采用氣動張緊系統，使用進口氣動元件，使張緊力更加穩定可靠。 ? PLC程序控制系統及大尺寸觸屏，使操作簡單快捷。 ? 可根據您的需要設計各種配用工裝卡具。 |
| 基本參數 | ? 電源：220V 50Hz ? 整機功率：＜4100w ? 主軸伺服電機功率：2kw ? Y、Z、R軸進給電機品牌：松下伺服電機 ? 控制方式：PLC，觸摸屏 ? 顯示方式：數字顯示 ? 安全裝置：斷線自停、急停開關 ? 切割線總長：≤270m ? 切割線直徑：≤0.45mm ? 切割線運絲速速：0-8m/s內可調 ? Z軸行程：≤680mm ? Y軸行程：≤650mm ? Y軸進給示值精度：0.01mm ? Z軸進給速度：1mm/min-150mm/min ? 切割速度：0.05-30mm/min ? 張緊方式：氣動張緊，允許使用氣壓調節范圍0.1-0.4MPa ? 導向輪切線間距可調范圍：530-900mm ? 上線器扭矩可調范圍：0-2.4N.m ? 工作臺尺寸：700mm×700mm ? 工作臺轉角：0-360° ? 工作臺旋轉定位精度：±0.1° ? 切割最大樣件尺寸：?600mm×650mm ? 工作臺最大載重：600KG 更多參數請聯系科晶銷售部 |
| 外形尺寸 | 2082mm×1500mm×2481mm |
| 重量 | 約1600kg |
應用技術提示 | ? 冷卻劑的流速可通過藍色進料管中的閥門進行調節。請適當調整以提高切割性能。 ? 請使用正確的切割液，請勿使用自來水或其他液體會腐蝕機器零件。 ? 首次使用前，建議涂抹10-15滴抗磨液壓油（ISO 32）或連續工作150小時。 ? 應定期向電機軸中添加少量潤滑脂（通用潤滑脂即可） ? 每次使用后必須清潔機器。 |
警示 | ? 要求使用適當的切割液以防止機械部件腐蝕，不要直接使用自來水，生銹部件不屬于保修范圍。 ? 請勿過度沖洗樣品臺，否則可能會生銹。 ? 使用時切割速度不宜過快，防止切割線崩斷。 |
標準配件 | 1 | 金剛石線 | 1卷（2500m） |
|
2 | 遙控器 | 1個 |
| |
3 | 冷卻循環水箱 | 1個 | 含水泵、水管及接頭 | |
4 | 防水罩 | 1套 | 用于機身兩側及繞絲筒處 | |
5 | 上線器 | 1套 |
| |

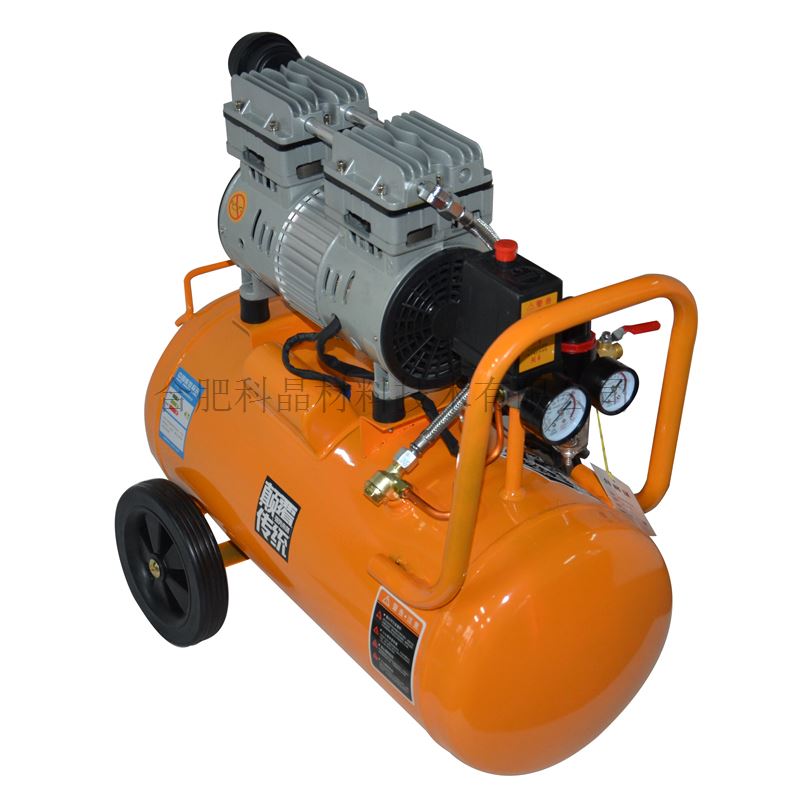

可選配件 | ||||
