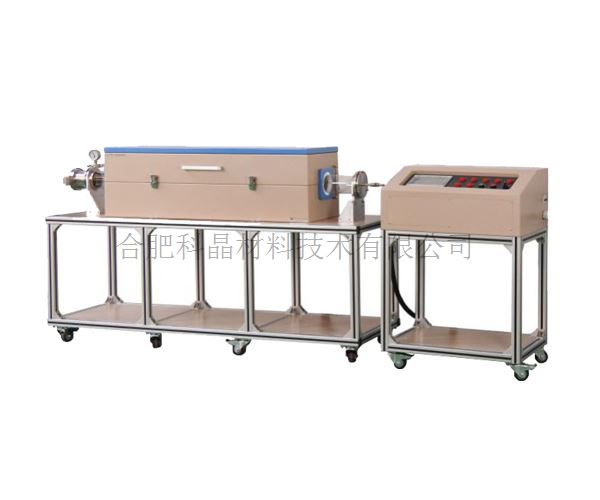

| 設備名稱 | 1200℃七溫區開啟式管式爐——OTF-1200X-VII |

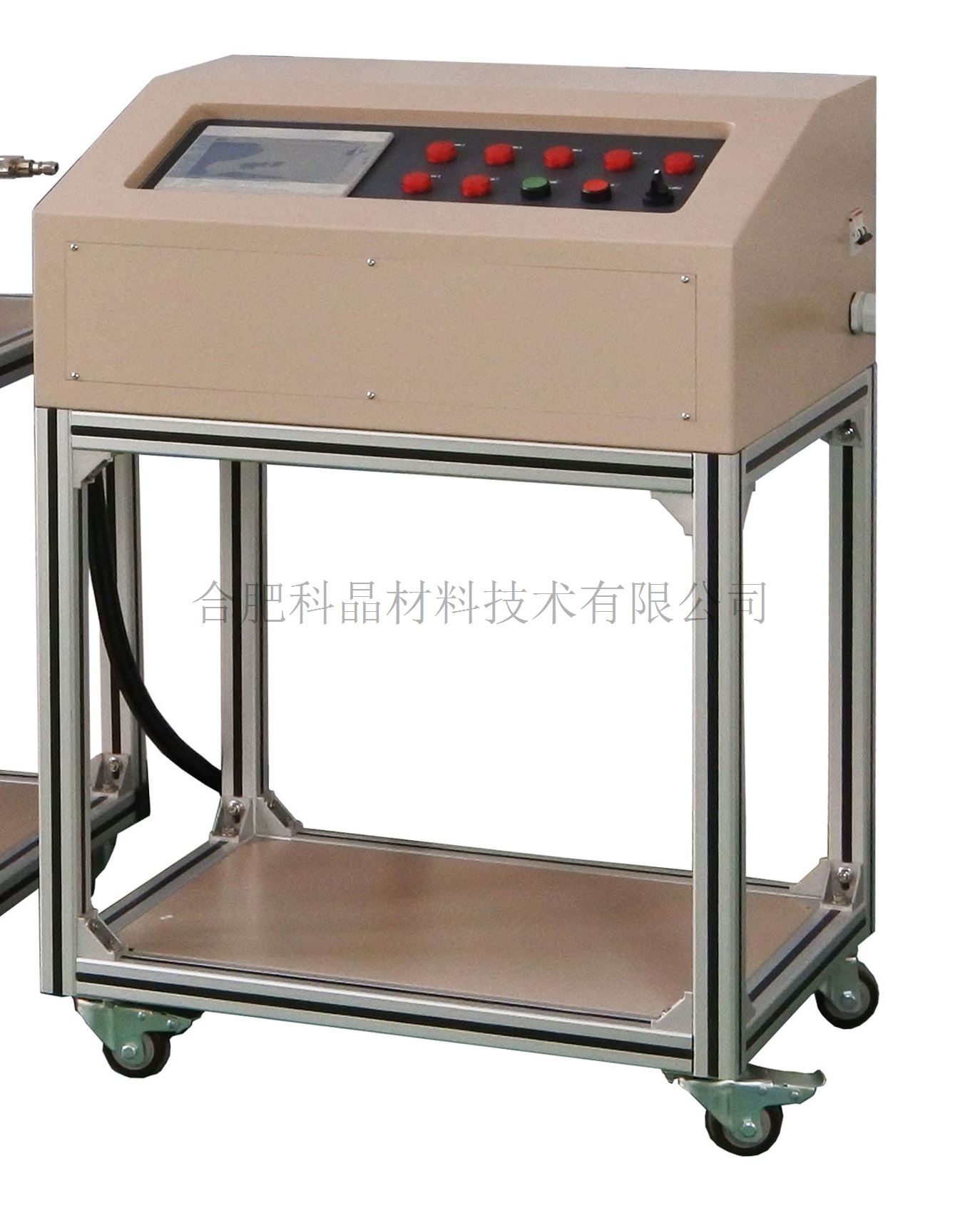

| 爐體結構 | ? 雙層殼體結構，并帶有風冷系統 ? 采用高純氧化鋁纖維作為爐膛材料，爐膛表面涂有高溫氧化鋁涂層，可提高紅外反射率和延長爐膛使用壽命 ? 加熱元件：Fe-Cr-Al（摻Mo） ? 爐體設計開啟式，便于操作 ? 控制柜與爐體分開 |
| 電源要求 | AC 208-240V 單相, 50/60 Hz 8.5KW（需要50A的空氣開關） |
| 最高工作溫度 | 1200℃（< 1 hr） |
| 連續工作溫度 | 1100℃ |
| 最大升溫速率 | ? 建議≦ 10 °C /min（可達到20℃/min） ? 恒溫控溫精度：1℃（國產宇電518p儀表）標配 0.1℃（進口歐陸EPC3000儀表）選配 |
| 加熱區 | ? 七個溫區獨立控制的加熱區，每個溫區長度100mmx7 ? 加熱區總長度1000mm ? 溫區隔環厚度：50mm ? 爐膛直徑：最大兼容外徑為100mm的爐管
|
| 石英管 | OD100mm*ID90mm*1600mm連融石英管 注：石英管有很高的耐熱沖擊性，可極冷即熱， 石英管易脆，輕拿輕放 石英管燒結最高溫度為1100℃，超溫會造成石英管軟化，析晶，開裂 石英管在真空狀態下燒結溫度不得高于600℃，會有幾率出現碎裂 石英管不可承受內部高壓，內部壓力≤0.06mpa |

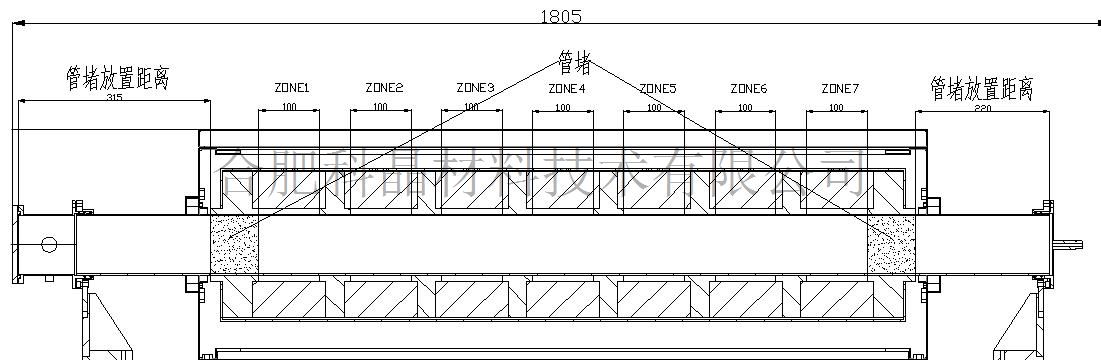

| 管堵 | 為取得良好溫場和高溫性能以及保護密封裝置放置高溫烘烤 搭配管堵使用
管堵選擇：標配氧化鋁管堵 選配石英管堵（潔凈） |

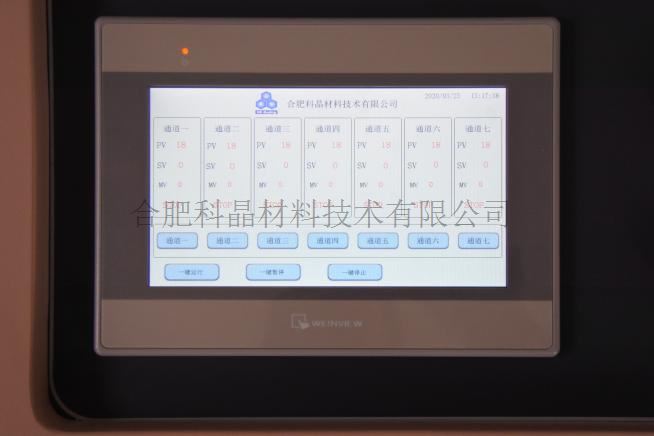

| 溫控系統 | ·通過一個觸摸屏設置和顯示各個溫區的溫度曲線 ·每個溫區采用PID方式調節溫度，可設置50段程序段 ·超溫和斷偶保護 ·控溫精度：+/- 1 oC ·熱電偶：7個K型鎧裝熱偶（每個溫區1個，采用美國歐米伽熱電偶） ·帶有實驗數據實時儲存和調取，查看 ·帶有上位機控制系統，可搭配遠程控制， ·選配歐陸EPC3000型號儀表可提高恒溫精度達到0.1℃
|

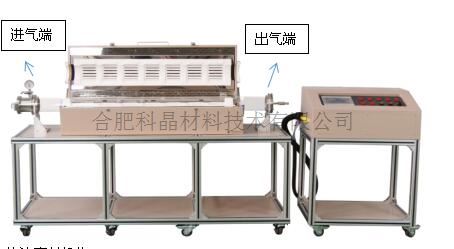

| 密封系統 | ·硅膠O圈密封， ·法蘭材質：304L ·左端進氣端，φ6.35雙卡套進氣口，配截止閥，機械壓力表，快速密封結構 ·右端出氣端，配KF25抽氣口，φ6.35排氣口，配排氣口截止閥， ·搭配雙極機械泵真空度可達5pa；搭配分子泵組可達-3pa ·含有腐蝕性或可燃性氣體需咨詢公司進行方案升級

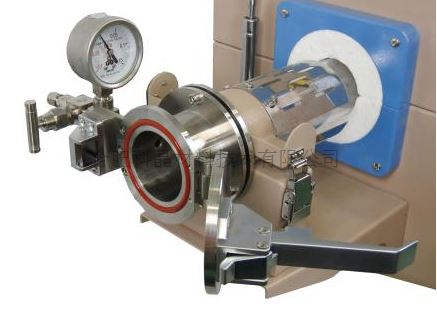

快速密封機構：
|
| 設備尺寸 | 爐體關閉狀態：長1800mm*高1080mm*600mm 爐體開啟狀態：長1800mm*高1350mm*700mm 電源箱尺寸：長700mm*高1000mm*500mm 需求占地空間：長3000mm*高2000mm*深1000 |
