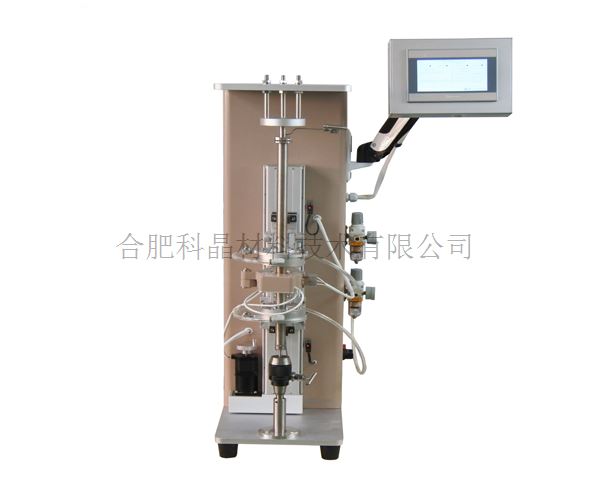

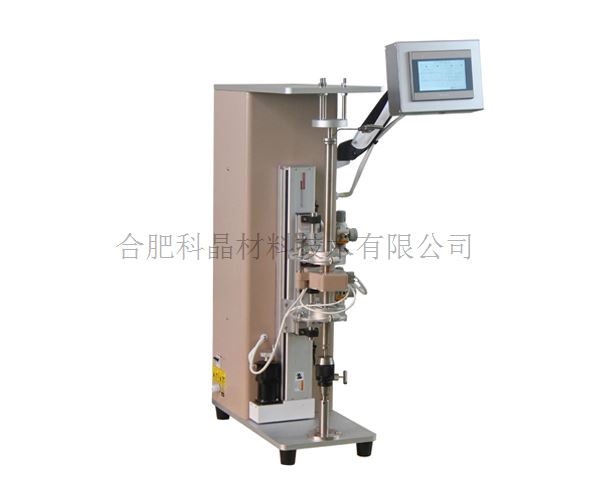

| 設備名稱 | 400℃真空/氣氛區熔爐OTF-1000XCBZ-AB |
||
| 視頻 |
|
||
| 產品特點 | · 真空/氣氛保護電阻絲加熱區熔樣品 · 環形加熱線圈可移動，最大移動450mm（客戶可根據樣品長度確定移動距離） · 溫度梯度50℃/cm，移動速度提拉速度0-55mm/hr · 應用于金屬材料定向凝固、單晶生長、材料提純。 |
||
| 加熱爐基本參數 | · 最高溫度：400℃ · 額定溫度：300℃ · 升溫速率：10℃/min（為建議升溫速率，該速率有利于增加電爐使用壽命，該數據不為最大速率） · 降溫速率：隨爐冷卻 · 加熱元件：鐵鉻鋁電阻絲 · 加熱方式：環狀加熱 · 最大加熱功率：400W · 控溫精度：±1℃ · 溫度控制和測量：pt100熱電阻三根（熱電阻 間隔10mm，中間熱電阻為控溫熱電偶，上下間隔10mm為測溫熱電阻） · 開啟方式：手動鉸鏈開啟， · 包含一款歐陸EPC3000系列型溫度控制器 · PID自動控溫系統 · 智能化24段可編程控制 · 控溫精度：±1℃ · 默認DB9 PC通信連接端口 |
||

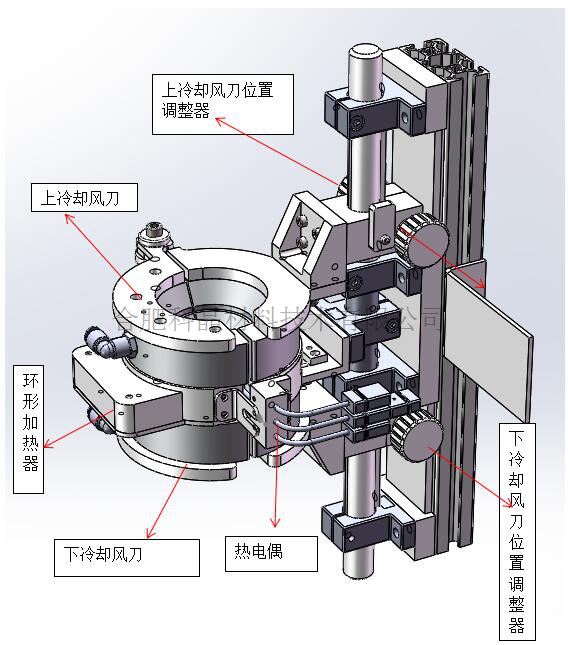

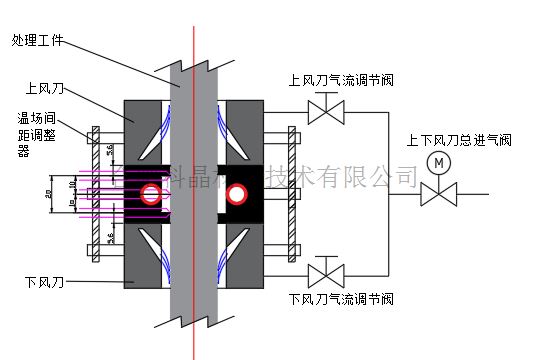

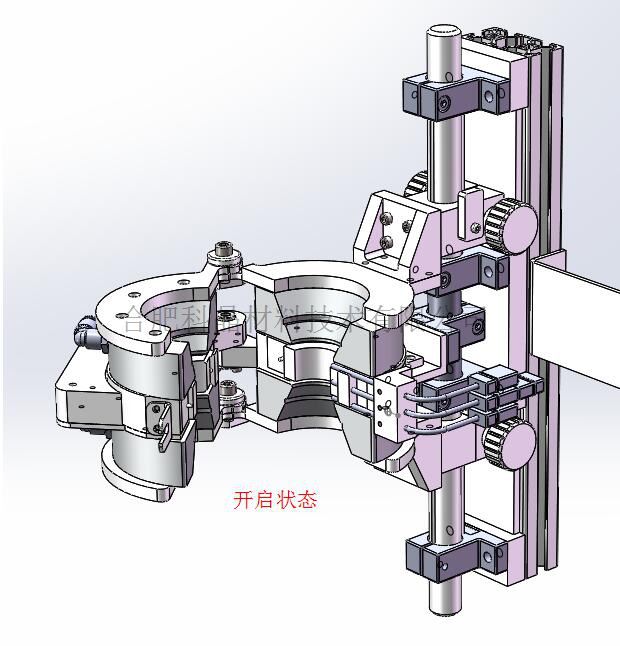

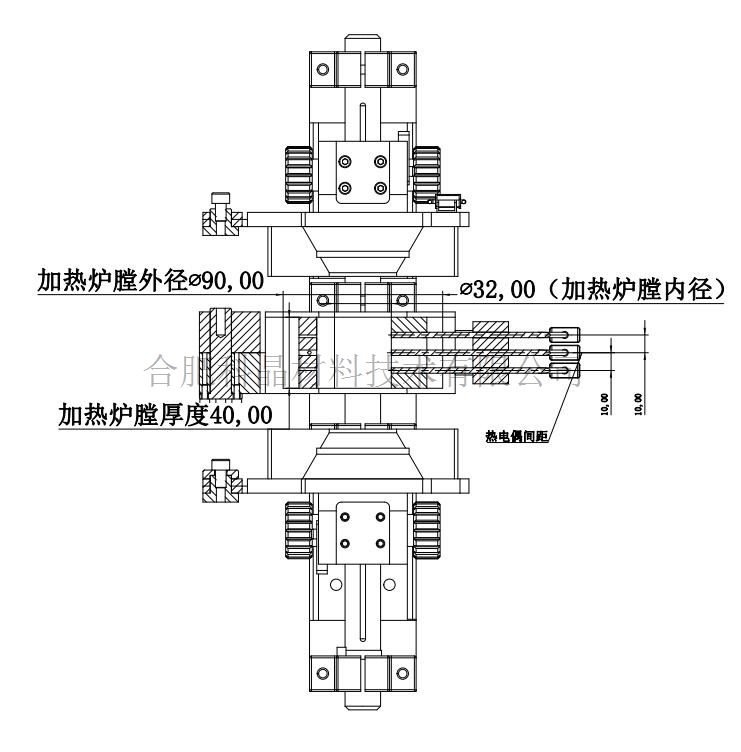

| 區熔加熱系統 | ·加熱系統由環形加熱器，控溫熱電阻，上下測溫熱電阻，上下冷卻風刀， 冷卻風刀位置調整器組成 ·環形加熱器外徑90mm,內徑32mm 高度40mm如下圖 ·區熔加熱環，上下風刀，固定在高精度直線模組上，可以實現上下移動 ·區熔加熱模組中的加熱器有2個對半開啟的加熱環和3根pt100型熱電阻組成，熱電阻的間距為10mm，（上下2根為測溫）如下圖 ·通過上下風到相對加熱環的間距可調，實現距離和風量兩個可變指標來對溫度梯度的調整空間， 實現10mm的溫度差50℃指標，采用微調閥控制壓縮氣的流量來控制風刀氣流大小。 ·風刀和環形加熱器均可以開啟，采用鉸鏈式開啟連接，卡扣式鎖緊如下圖
|
||

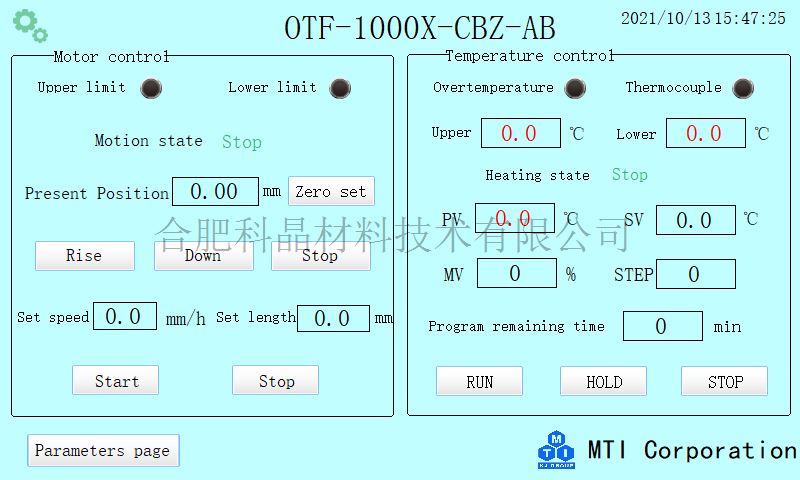

| 控制移動系統 | ·通過觸摸屏可視化控制操作 ·采用高精度直線模組，最大行程450mm 移動速度0-55 mm/hr之間的可調升降速度， ·磁柵尺測量位移，精度0.001mm ·帶有手動的快速提拉 ·工藝曲線均有記錄功能
|
||

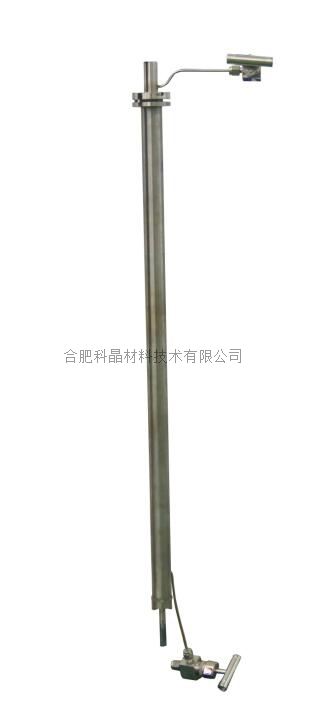

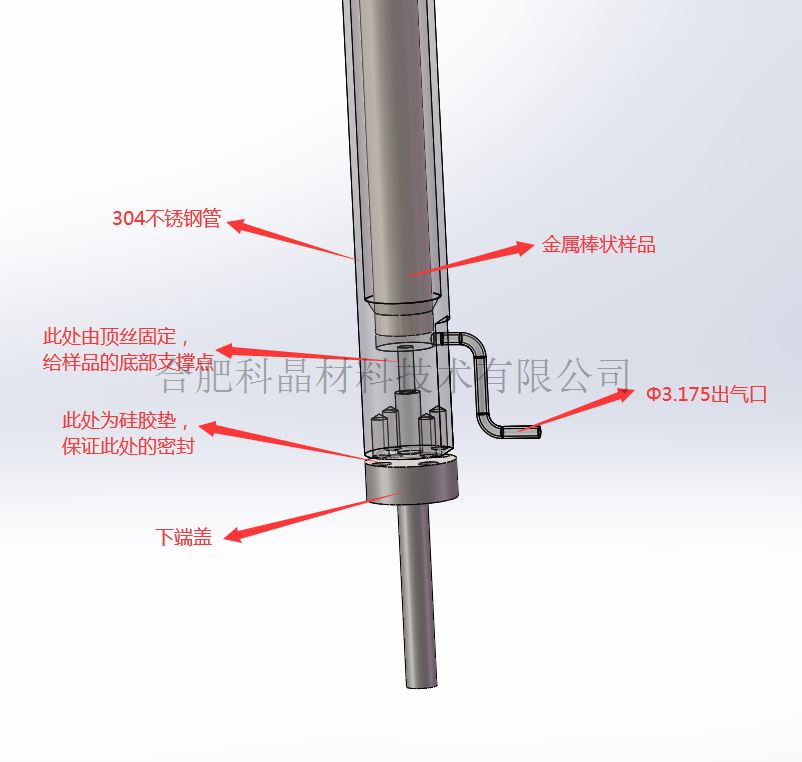

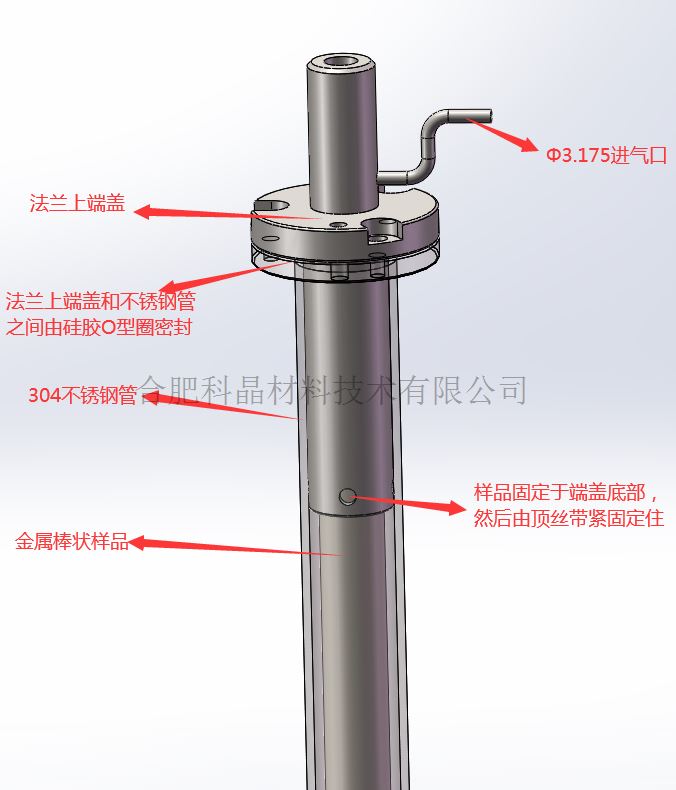

| 加熱管和法蘭 | ·外徑24mm內經 20mm 304不銹鋼管（可以根據客戶要求選配高純石英管，更直觀看到樣品在管內狀態，也可以選配樣品帶旋轉功能） ·加熱管上預留1/8英寸進氣和出氣口 ·法蘭頂部有不銹鋼夾具，用于安裝棒金屬樣品如下圖
|
||
| 樣品尺寸要求 | 直徑5-15.24mm 長度≤400mm |
||

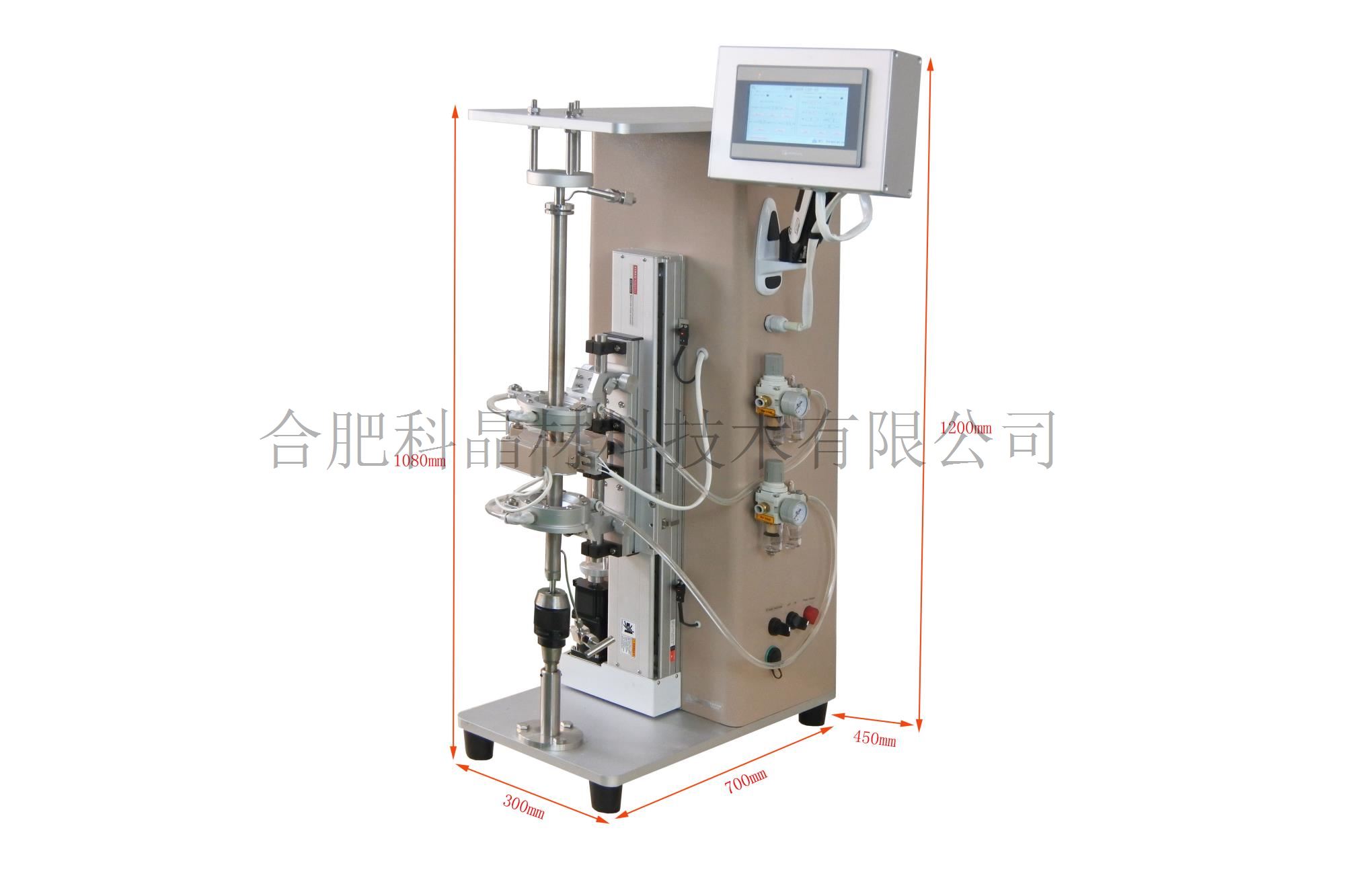

| 產品尺寸 | 外形尺寸：700*750*1200mm（長*寬*高）
|
||
| 重量 | 約80kg |
||
| 保質期 | 1年（不包含爐管，氟膠O型圈和加熱元件等損耗件） |
||
| 使用注意事項 | 防意外發生（如爐管破裂，法蘭飛出等） 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體， 請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 |
防意外發生（如爐管破裂，法蘭飛出等）
我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，
請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。
