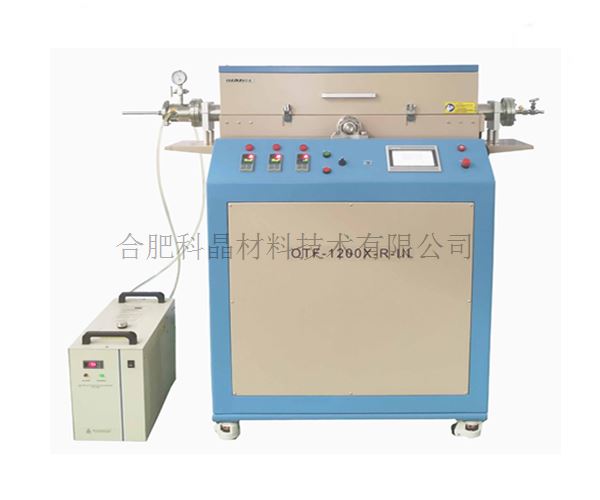

| 名稱 | 三溫區搖擺管式爐OTF-1200X-R-III |
| 基本參數 | ·可開啟式管式爐 ·爐膛長度：3*300mm（3個溫區，每個溫區獨立控制） ·電源：AC220V50HZ ·功率：7KW ·工作溫度：最高溫度：1100度＜1h 連續工作溫度：1000度 ·推薦升溫速率：室溫-200度≤10℃/min，200-700度≤5℃/min，800-1000度≤2℃/min，1000-1100度≤1℃/min ·溫控系統：宇電50段智能控溫儀，可設置50段升降溫程序 ·PID方式調節溫度 ·帶有溫度上限報警，操過上限溫度會切斷加熱開關，停止加熱，并蜂鳴報警 ·控溫精度:±1度 |
| 功能特點 | ·爐體可實現-30到90度的搖擺運動 ·電路控制系統和爐子搖擺加熱系統為一體，實現整個工作過程一體化操作 ·爐膛材料采用高純氧化鋁纖維，能最大程度減少能量損失 |
| 工作原理 | ·加熱爐利用電流使爐內加熱元件發熱，采用固態繼電器進行電路控制，采用溫度傳感器（熱電偶）檢測爐內溫度， 熱電偶檢測到的溫度反饋到控溫儀表。 ·智能控溫儀可設置升溫過程（升溫速度），儀表采集到熱電偶反饋的爐內溫度信號，會通過PID調節輸出合適的 電壓信號，固態繼電器接收到儀表的輸出信號，控制自身的通斷時間從而達到調節爐內溫度穩定的目的， 使得高溫爐按照控溫儀設置好的升溫過程進行升溫。 |

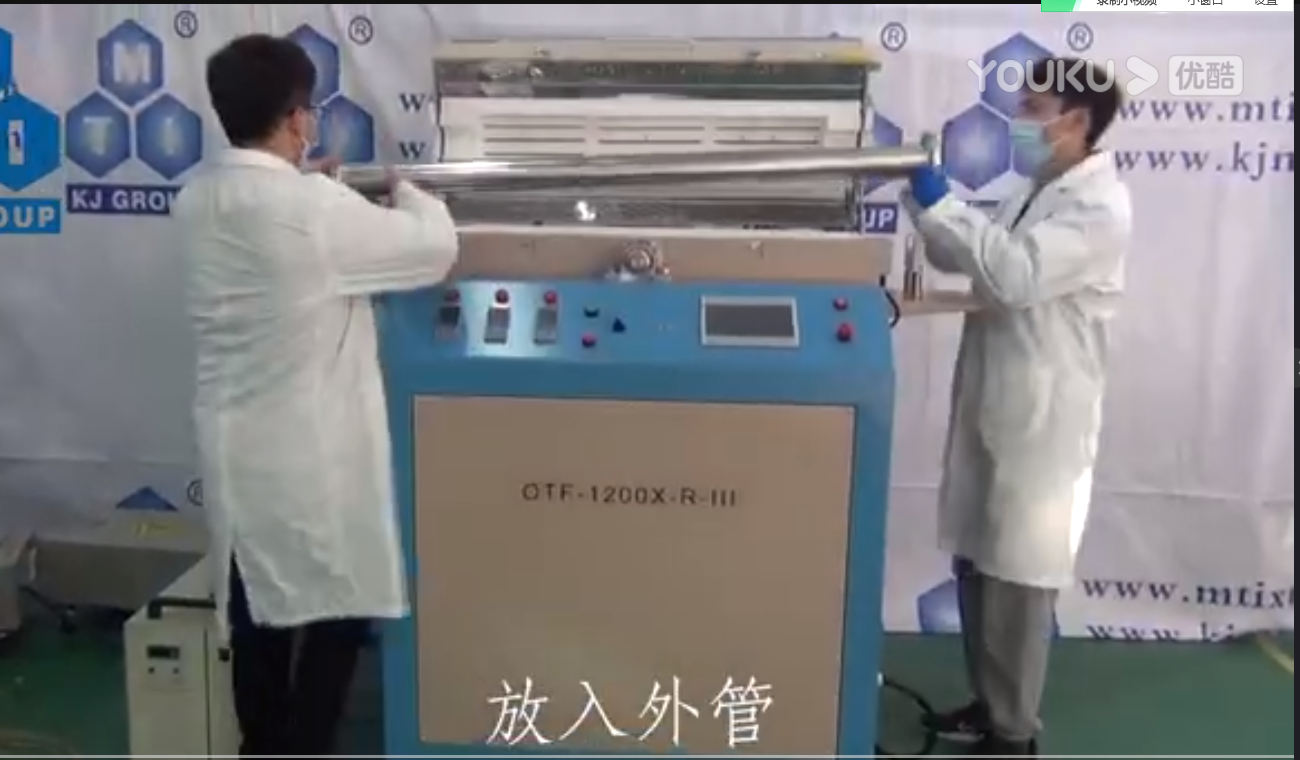

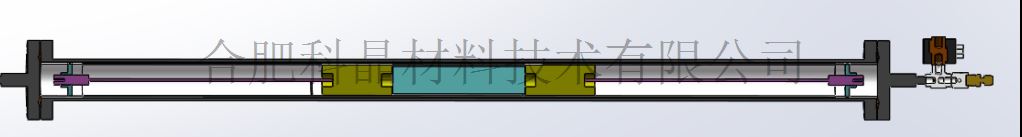

| 爐管 | ·本設備標配兩根不銹鋼管 ·內外爐管均采用304不銹鋼管制作 ·外爐管尺寸：OD80*ID70*L1400mm ·內爐管尺寸：OD63*ID59*L1400mm ·不銹鋼內部裝有不銹鋼支撐桿和氧化鋁異形管堵，以便固定石英封管樣品。
·石英封管樣品外徑：15/20/25/30mm，封管長度15cm
|

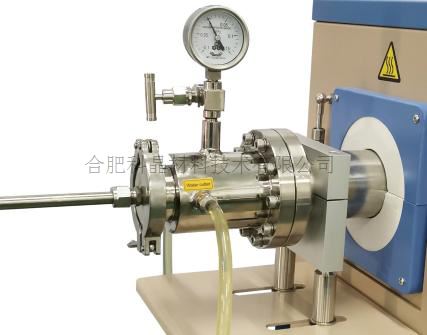

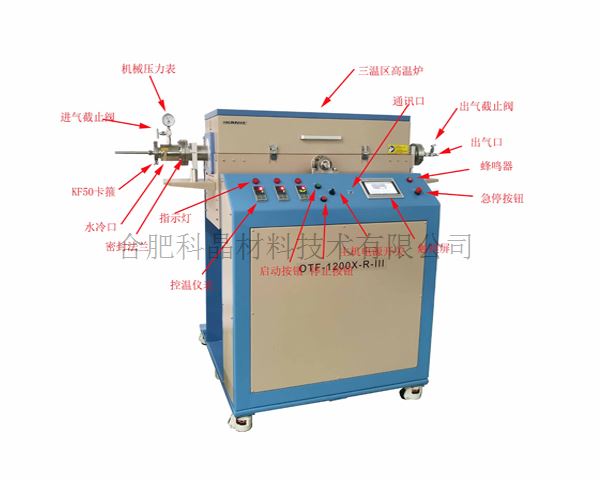

| 法蘭和接口 | 左端法蘭： ·一個6.35mm的卡套接頭作為進氣口使用 ·一個不銹鋼截止閥控制進氣 ·KF50卡箍鎖緊樣品固定夾 ·帶水管接口，接入水冷設備，給法蘭的密封圈水冷 右端法蘭： ·一個6.35mm的卡套接頭作為出氣口使用 ·一個不銹鋼截止閥控制出氣 ·一個管堵固定架 ·安裝有自動泄壓閥，操過0.02MPa會自動泄壓
|

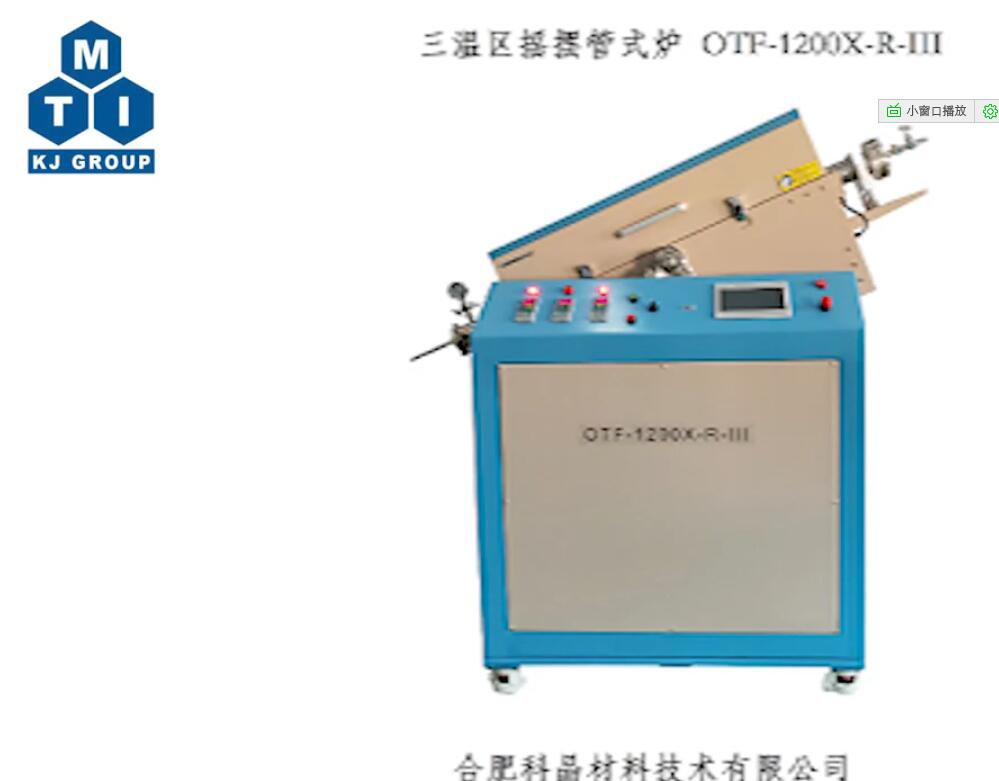

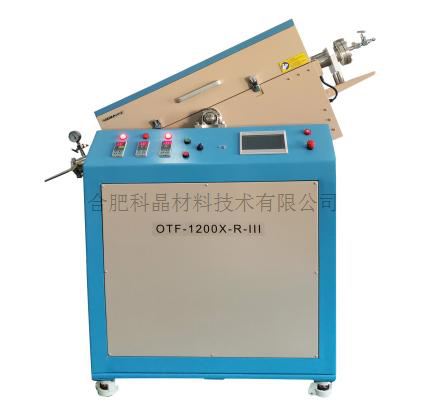

| 爐體搖擺系統 | ·爐體采用滾動軸承支架支撐，并通過齒輪傳動機構 ·爐體搖擺幅度：-30°~90° ·爐體搖擺頻率：0.1-5次/min（可調），正常使用≤3次
|

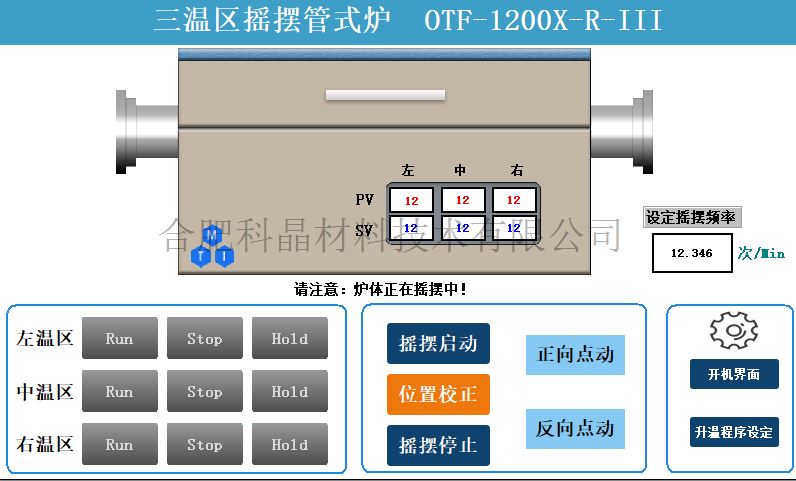

| 電路控制系統 | ·整個系統可通過觸摸屏來控制，方便快捷 ·爐體的升溫控制既可以通過儀表來控制也可以通過觸摸屏來控制 |
| 水冷機（選配） | ·型號：CW-5000 ·工作電流：1.4-2.1A ·制冷量：2361Btu/h ·尺寸：550×280×430mm（長×寬×高）
|

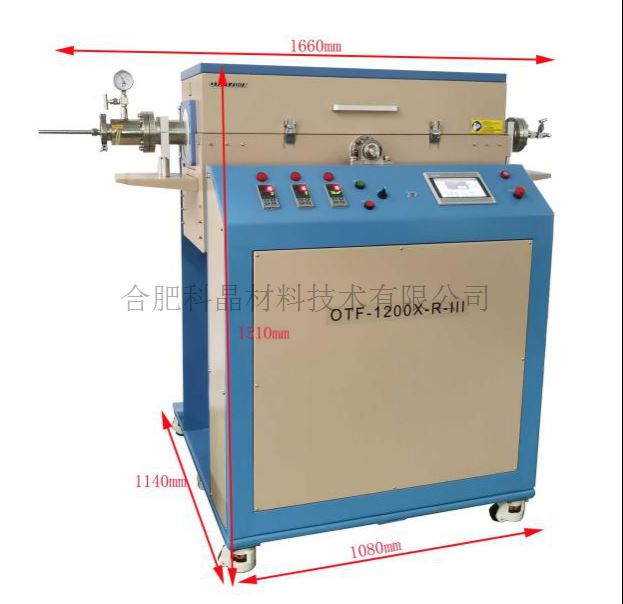

| 外形尺寸 | 1660長*1140寬*1510mm高
|
| 重量 | 500KG |
| 保質期 | 一年（不包含爐管、O型圈、加熱元件等損耗件） |
使用注意事項 | ·不銹鋼管內的氣壓不可高于0.02MPa； ·氣瓶上必須安裝減壓閥； ·對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱， 則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開出氣閥，以防意外發生（如爐管破裂，法蘭飛出等） ·我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體， 請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 |
![23453[1].png](/UserFiles/upload/image/20220316/6378304066765543335339091.png "23453[1].png")

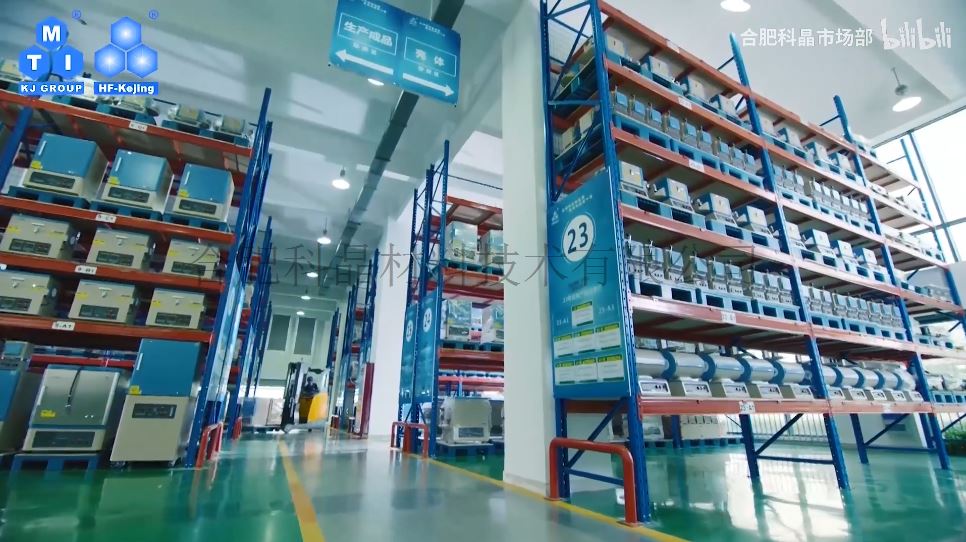

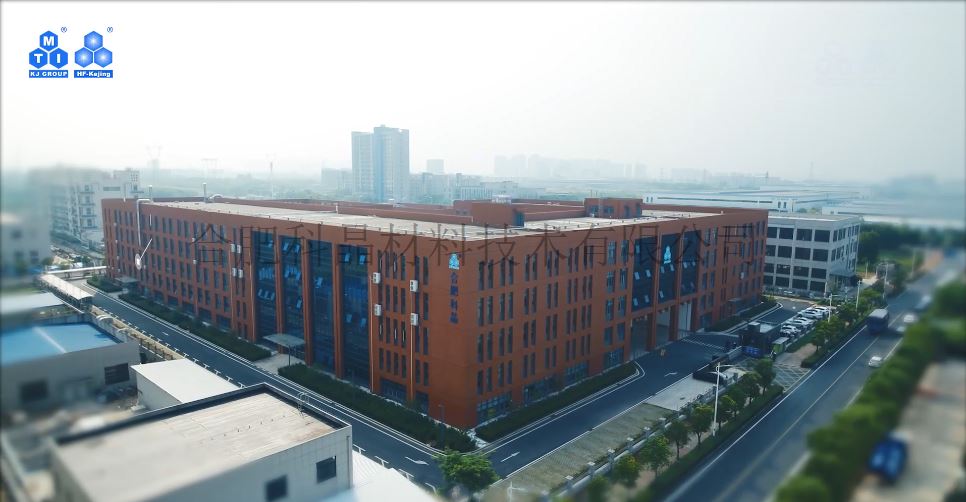

合肥科晶品牌紀錄片 公司環境
