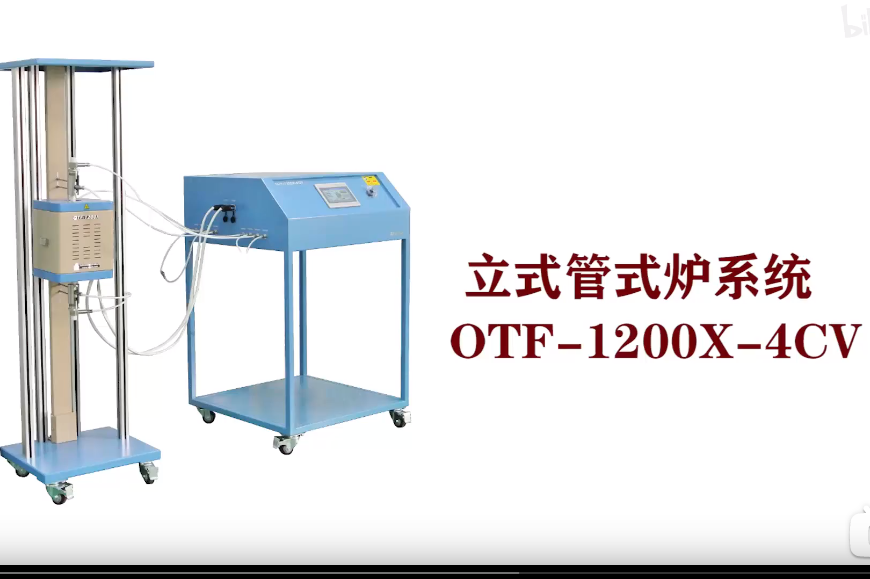

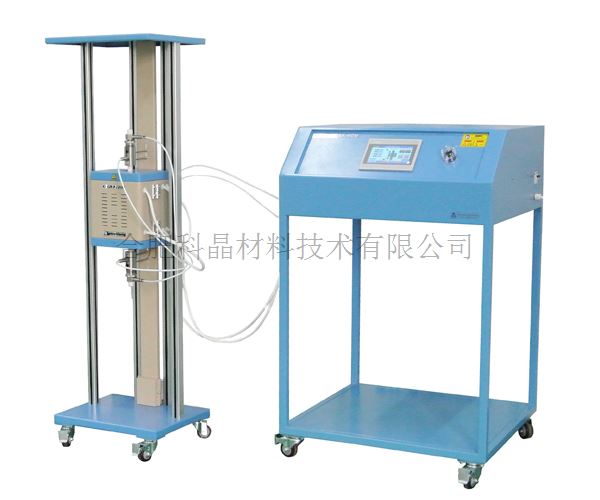

| 設備名稱型號 | 1000℃小型燃料電池測試立式爐 (外管φ20*16*260mm, 內管φ14*φ10*300mm)（內部：立式管式爐系統）-OTF-1200X-4CV |
| 爐體結構 | · 采用雙層殼體結構并帶有風冷系統，使得殼體表面溫度小于60℃ · 爐體設計為開啟式，以方便與更換爐管 · 采用高純氧化鋁作為爐膛材料，爐膛表面涂有美國進口高溫氧化鋁涂層可以提高加熱效率和爐膛使用壽命 · 兩個4”長的加熱區，可以獨立控制溫度 |
| 立式管式爐 | · 電源：AC 208-240V 50/60HZ · 功率：1.5KW · 最高加熱溫度：1100℃（＜1h） · 長期使用溫度：1000℃ · 加熱元件：摻鉬鐵鉻鋁 · 加熱區長度：200mm（100mm+100mm） · 熱電偶：K型 · 建議升溫速率：≤10℃/min |
| 爐管 | · 外管：φ20*φ16*260mm剛玉管（上下各一根） · 內管：φ14*φ10*300mm石英管（上下各一根） |

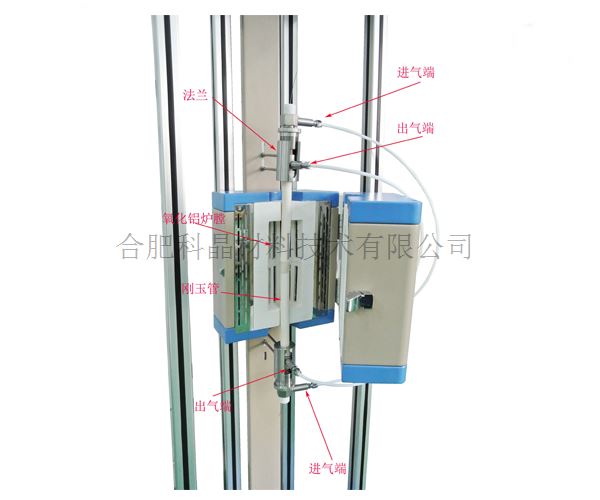

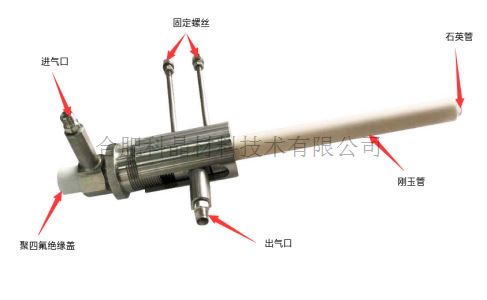

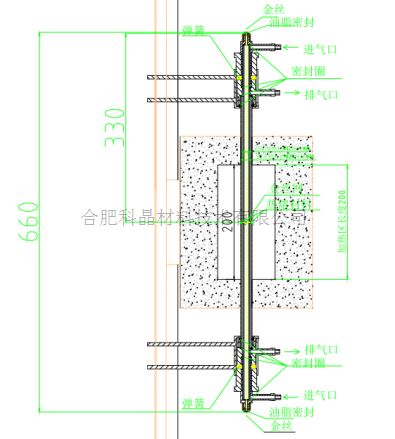

| 法蘭和接口 | · 上下法蘭各包含一個進氣通道和一個排氣通道以及固定組件，兩個通道用密封圈隔開； · 爐管端口各加一個密封圈用于保護爐管； · 最上端是一個聚四氟絕緣蓋，用油脂密封（客戶自備），防止帶電金絲（客戶自備）和不銹鋼件接觸；固定件用螺母固定在殼體上。 另一端為相同結構

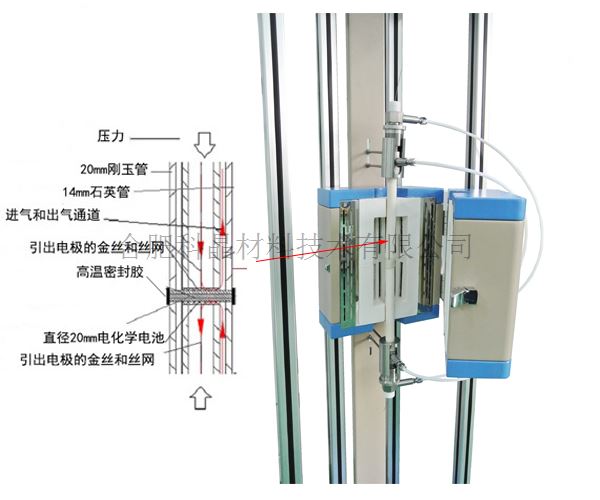

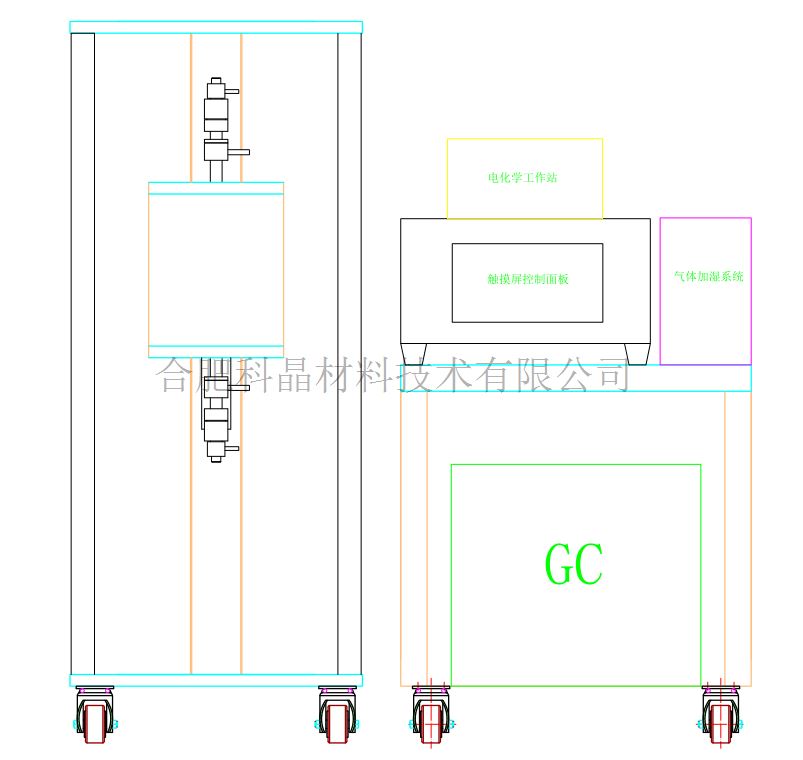

系統組裝示意圖如下：
|
| 氣體流量控制系統 （選配） | · 四路質量流量控制系統（兩路進氣，兩路排氣） · 質量流量計量程：兩路100sccm，兩路200sccm · 質量流量計精度：±1.5% F.S · 工作溫度：5~45oC |
| 氣體加濕系統 （選配） | ·系統可配置一路氣體加濕系統，通過精密氣液混合罐實現氣體加濕功能 ·氣液混合罐容積：1000ml（其它還有300ml和600ml可選） ·氣液混合罐材質：不銹鋼316 ·氣液混合罐加熱裝置功率：1000W ·最高加熱溫度：150℃
|

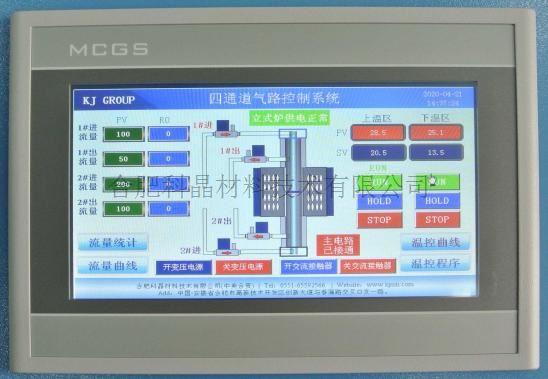

| 電路控制系統 | · 電路控制系統和加熱系統為分體式，以便客戶根據實際要求安裝和擺放電路控制系統的位置。 · 整個系統的溫度、氣體流量操作全部在觸摸屏上面實現，通過預先設置和輸入控溫程序、氣體流量等參數，實現整個工作過程的一體化操作。
|
| 溫控系統 | · 包含兩個YD858P型溫度控制器 · PID自動控溫系統 · 智能化50段可編程控制 · 控溫精度：±1℃ · 兩個溫區分別有兩個獨立的溫控系統控制 · 默認DB9 PC通信連接端口 · 通過MET認證 · 可選購電腦溫度控制軟件(用于YD858P系列控制器)用于控制升溫曲線和導出數據。
|

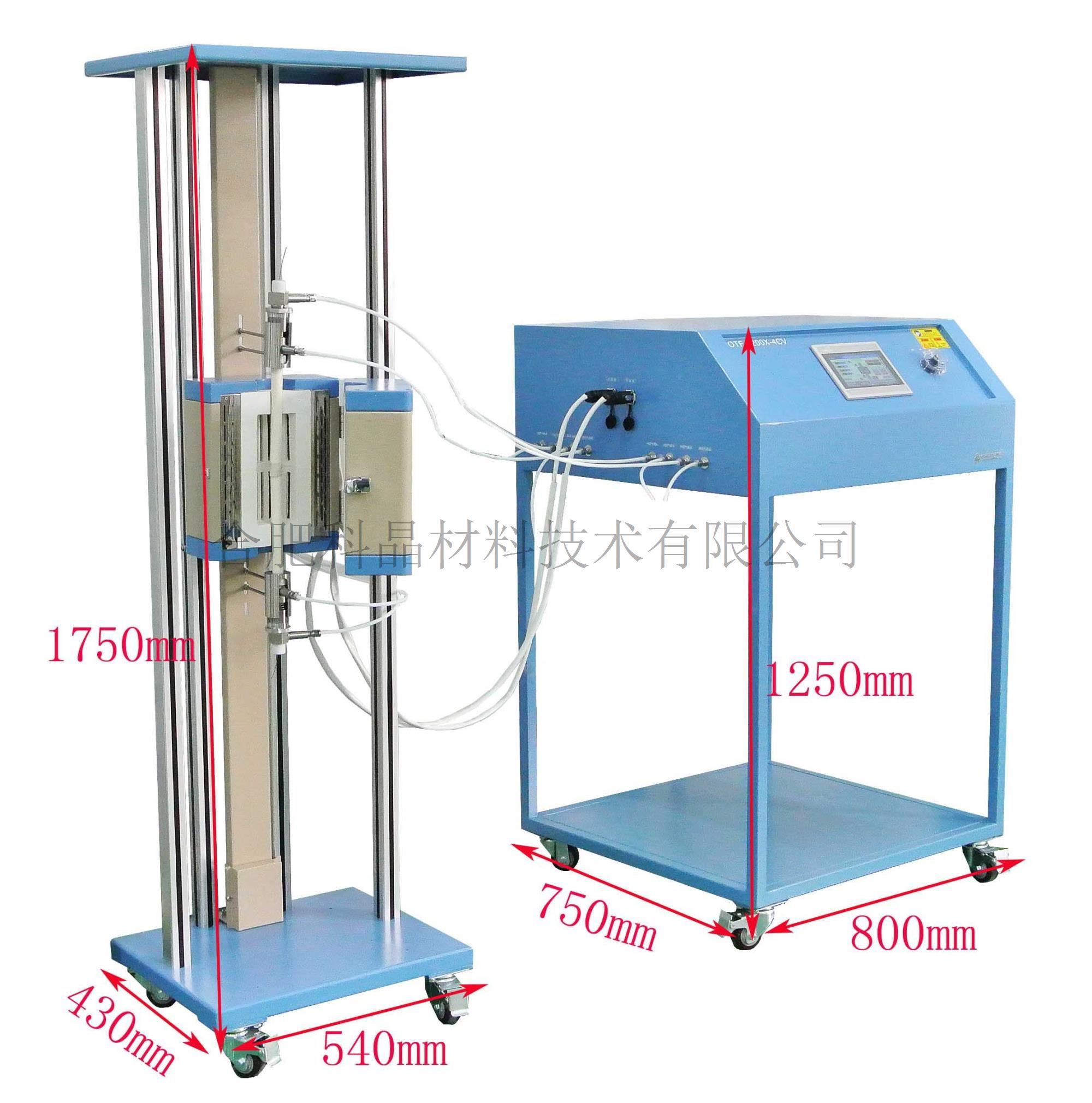

| 產品尺寸 | · 加熱爐與爐架：長540mm*寬430mm*高1750mm · 控制系統：長800mm*寬750mm*高1250mm
|
| 重量 | 約125kg |
| 保質期 | 1年（不包含石英管、剛玉管和密封圈等損耗件） |
