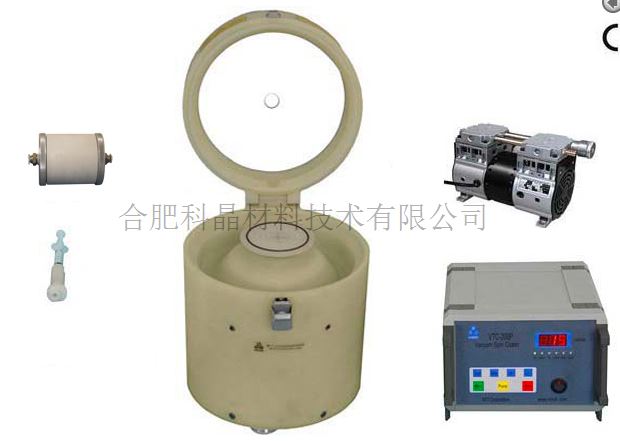

| 結構 | ·主機殼體采用聚丙烯（PP）材質，具有強抗腐蝕性 ·控制盒與主機分開，可實現遠程控制 ·配有一個過濾器，連接旋涂機和真空泵，防止廢液進入到真空泵 ·設備中標配一臺無油泵
|
| 輸入電源 | ·220VAC, 50/60Hz, 單相, 1000W |

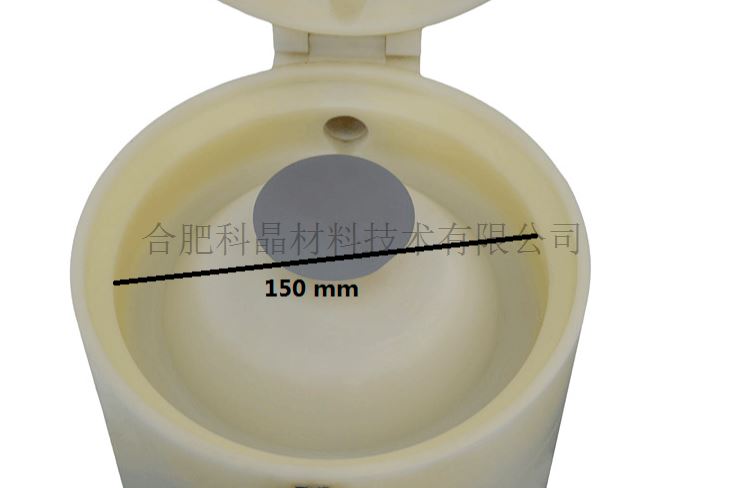

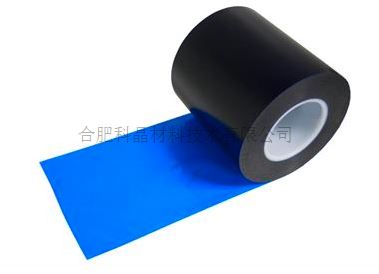

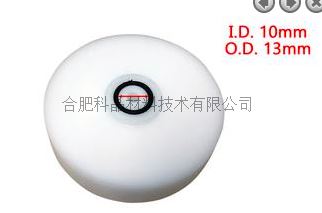

| 腔體&真空吸盤 | ·腔體直徑Φ160mm ·真空吸盤直徑Φ100mm，可直接固定Φ100-152mm基片（圖1） ·若基片直徑＜100mm,可購買更小的真空吸盤（需額外費用）（圖2） ·可用膠帶來固定不規則樣品（圖3）
圖1 圖2 圖3 |
| 真空泵 | ·配有一臺抽速為120L/min的無油真空泵，和直徑Φ8mm的真空管
|
| 轉速 | ·控制盒上可設置6段程序，不同旋轉時間和轉速 ·最多可儲存12條程序，隨時調用 ·每段之間最大提速/減速為2000rpm ·最長旋轉時間6*60s=360s ·轉速：500 - 6000 RPM（可設置） ·可達到10000rpm轉速（需要額外費用） ·采用直流電機驅動，可在Ar環境下的手套箱內使用 |

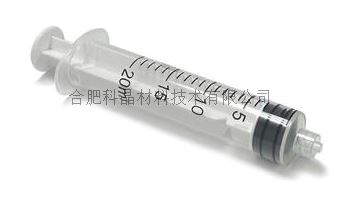

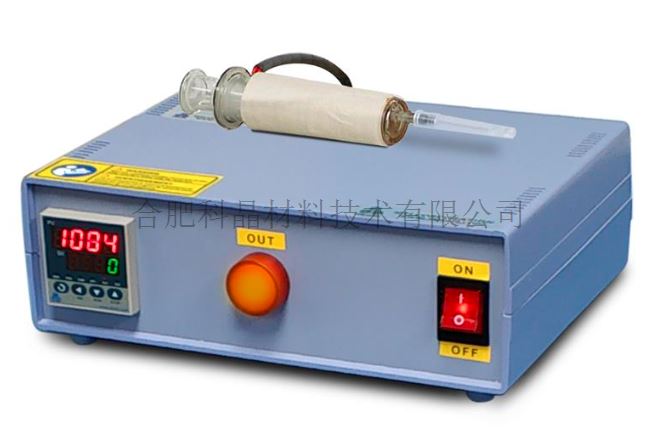

| 注液器 | ·標配20ml塑料注液器（圖1） ·可選1:精密數顯電動注液器20-200ul（圖2） ·可選2:加熱型玻璃注液器，最高溫度200℃（圖3）
圖1 圖2 圖3 |

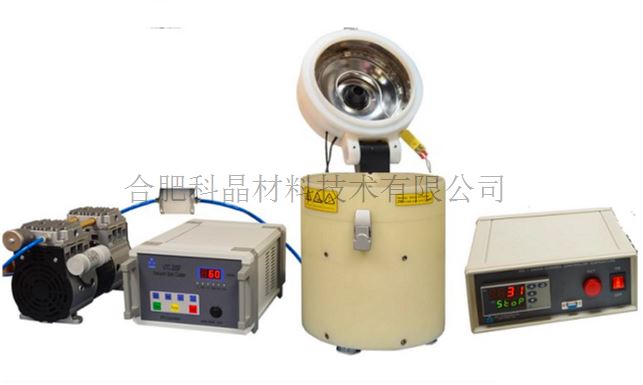

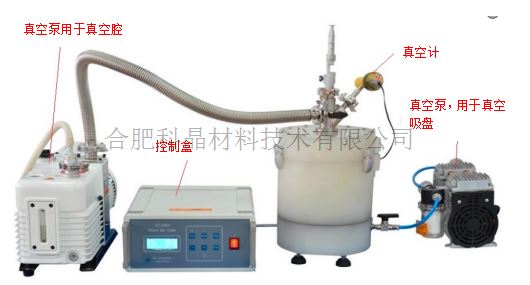

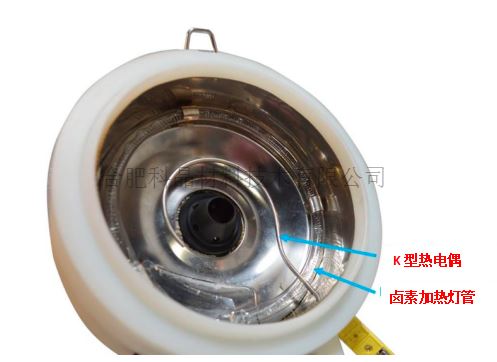

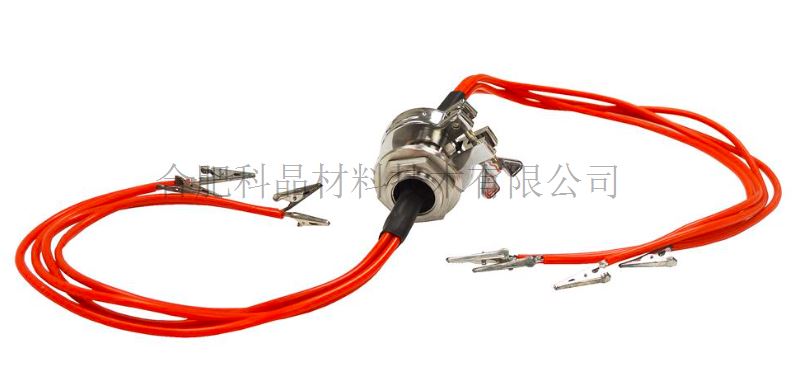

| 可選 | ·加熱型上蓋，最高溫度120℃，可對樣品在旋涂過程中進行干燥（圖1，圖2） ·真空型旋轉涂布機（圖3） ·若旋涂機需要放入手套箱中，請?zhí)崆奥?lián)系我們，需要配一個KF40饋通，來連接旋涂機和控制盒（圖4，圖5）
圖1 圖2 圖3 圖4
圖5 |

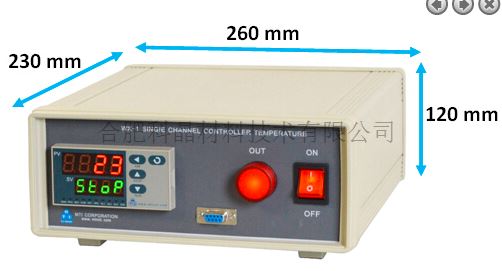

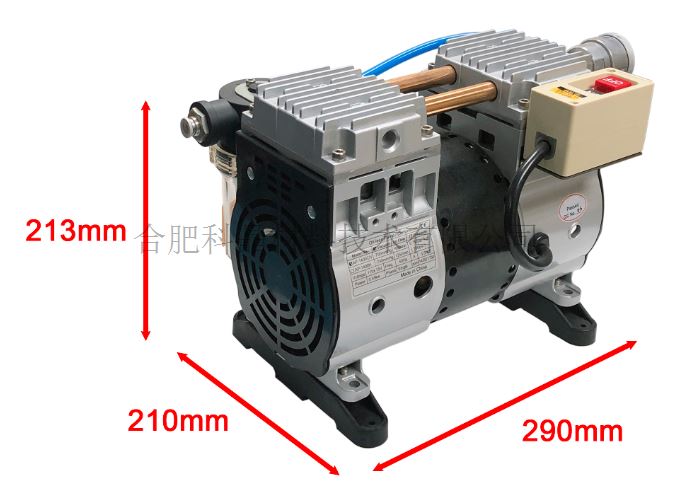

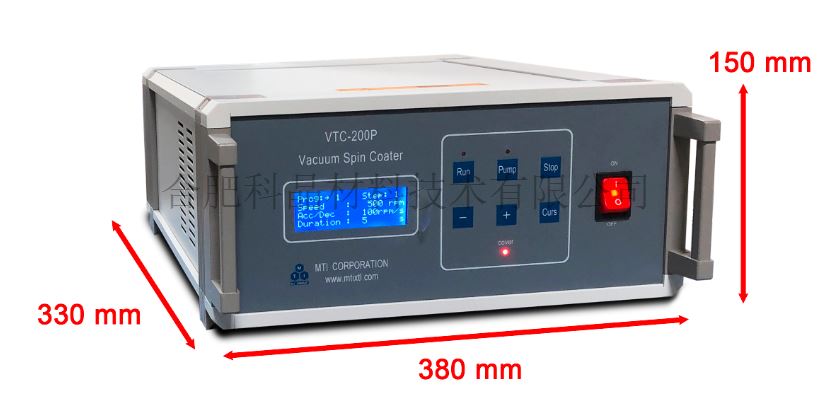

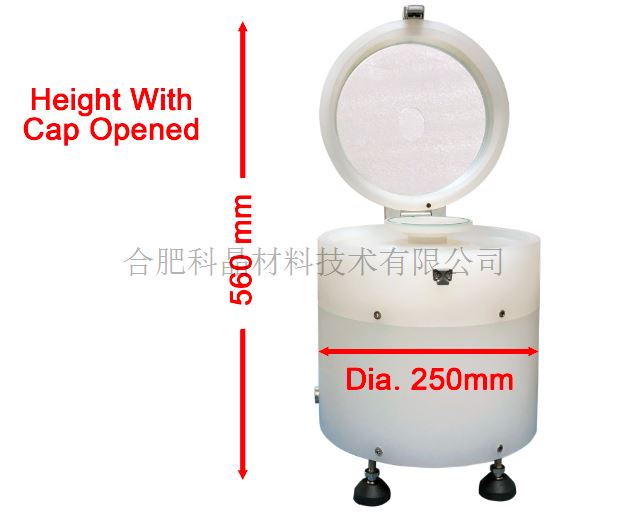

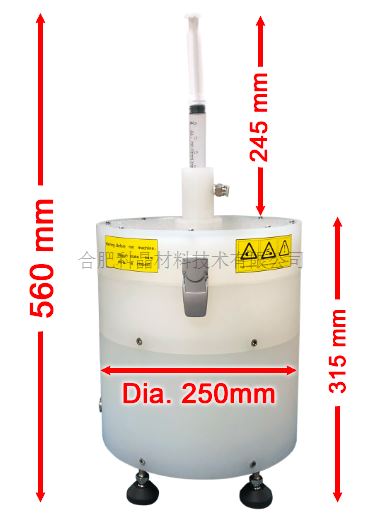

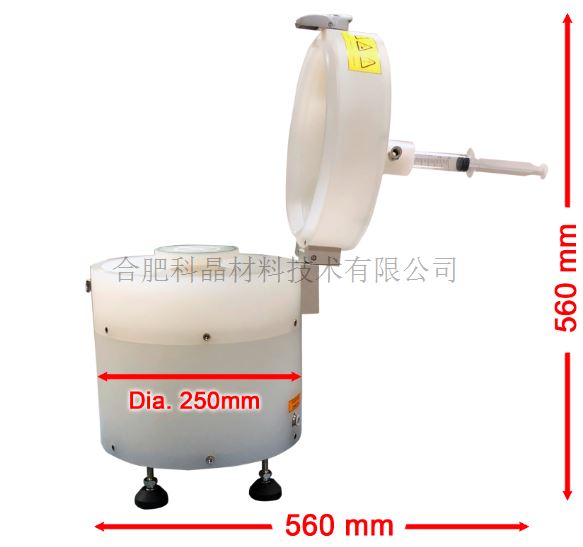

| 產品尺寸 | 1.旋涂機: 250mm(Φ) x 560mm(H) （開蓋） 2.旋涂機: 250mm(Φ) x 560mm(H) （含注射器） 3.旋涂機: 250mm(Φ) x 560mm(L) x 560mm(H) （開蓋，含注射器，側視圖） 4.控制盒: 380mm(L) x330mm(W) x150mm(H) 5.溫度控制器：230mm L x 260mm W x 120 mm H 6.真空泵: 290 L x 210 W x 213 H (mm）
·連接線和連接管: ·控制盒與旋涂機連接線: 1.5米 ·真空泵到控制盒連接線: 1.1 米 ·旋涂機與真空泵連接管: 6.37mm 內徑x 8 mm 外徑x 1 m長 |
| 凈重 | ·25kg |
| 質保 | ·一年質保期，終身維護 |

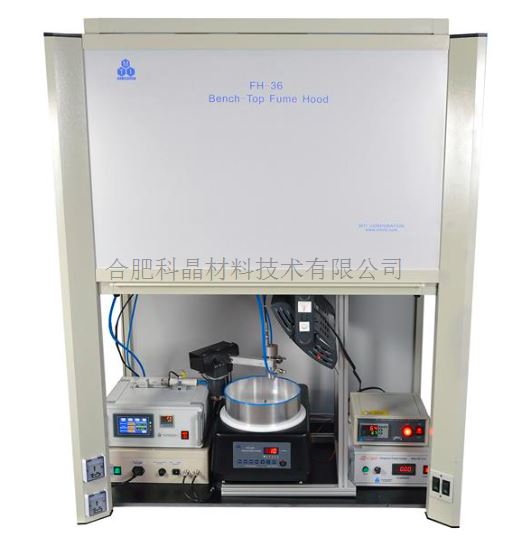

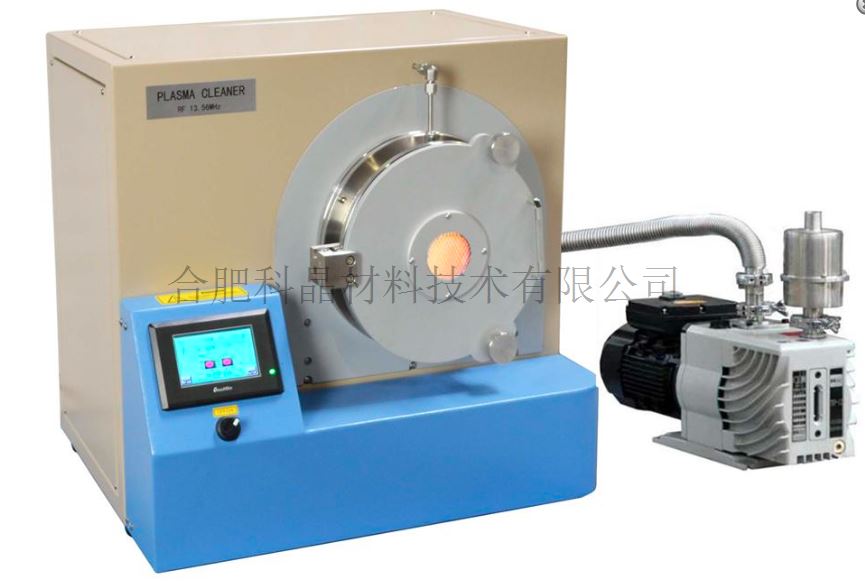

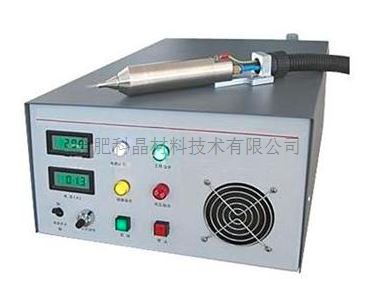

| 應用注意事項 | ·設備運轉必須放在通風柜中，排除廢氣（圖1） ·薄膜的質量根據漿料粘度，轉速和噴霧等參數，需要用戶自己探索比較好的工藝 ·不要用任何液體過度沖洗真空卡盤，否則液體會漏入到電機，損壞設備。可以用無紡布擦拭清理設備。 ·為了進一步優化涂布質量，可用等離子體清洗極片后再涂布，可在本公司選購等離子清洗機或等離子槍（圖2&3）
圖1 圖2 圖3 |
